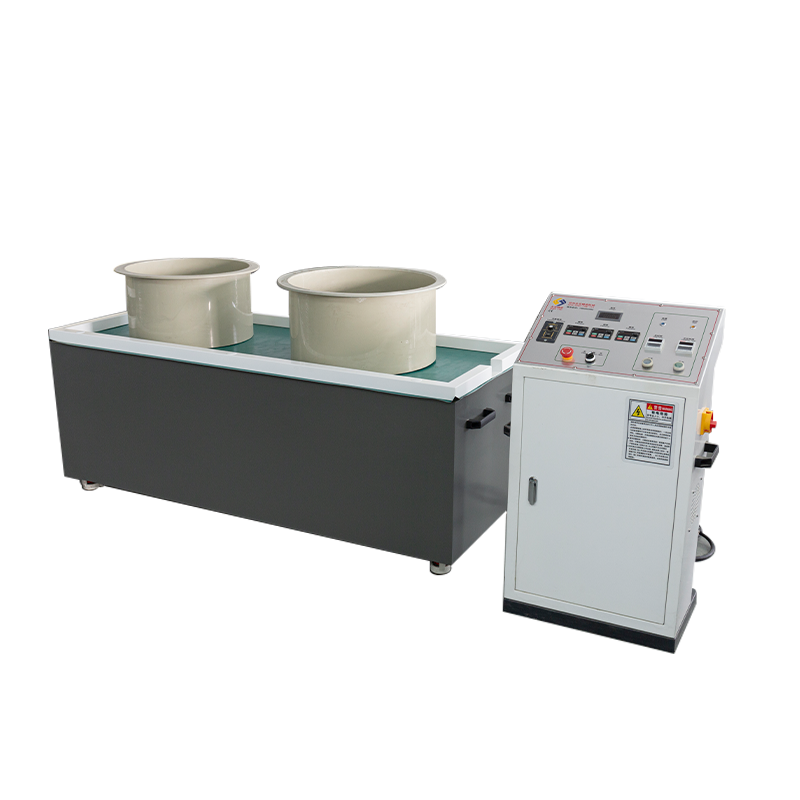

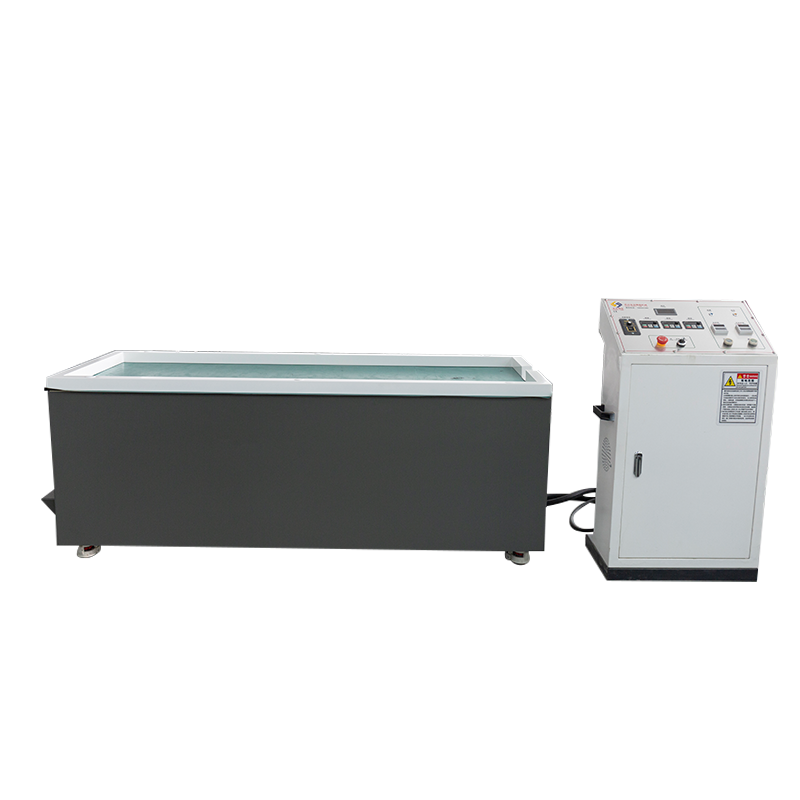

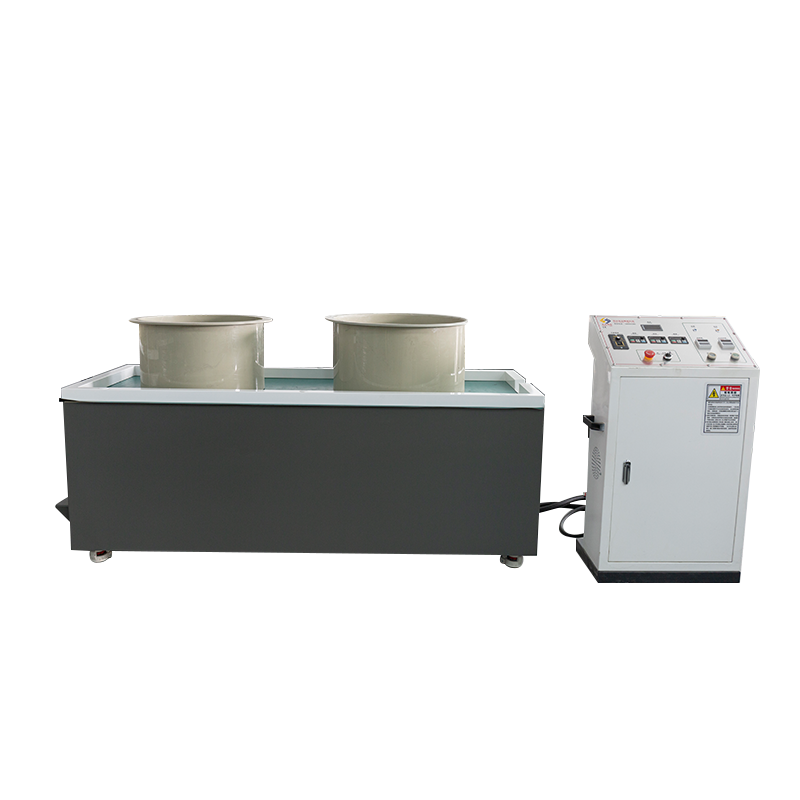

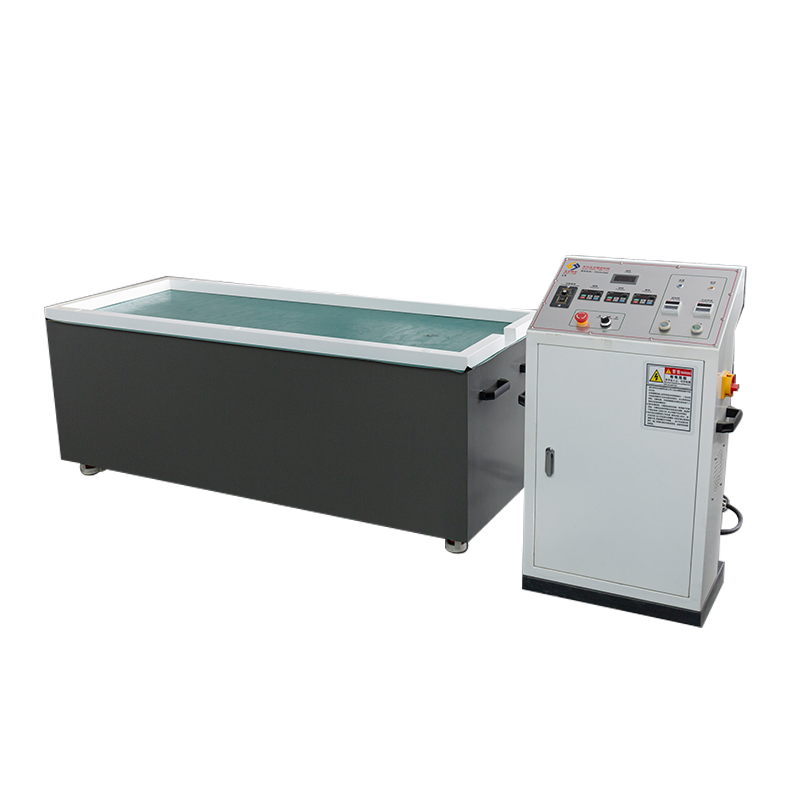

SY1200 Horizontální vratný/dlouhý průmyslový magnetický odjehlovací lešticí stroj

Technologie polohování a posouvání: SY1200 je první v řadě, který má složenou trajektorii pohybu kombinující "magnetickou rotaci s vratným posuvem". Je speciálně navržen tak, aby řešil problémy s povrchovou úpravou pro komponenty s dlouhým hřídelem, trubkové komponenty a komponenty typu pole (např. přesné vodicí kolejnice, lékařské katétry, podlouhlé chladiče). Jedinečný translační mechanismus pohání magnetické pole lineárním vratným pohybem přes lože, čímž eliminuje mrtvé zóny broušení nebo „zebrové vzory“, které se často vyskytují ve statických magnetických polích, a zajišťuje konzistentní drsnost (Ra) po celé délce obrobku.

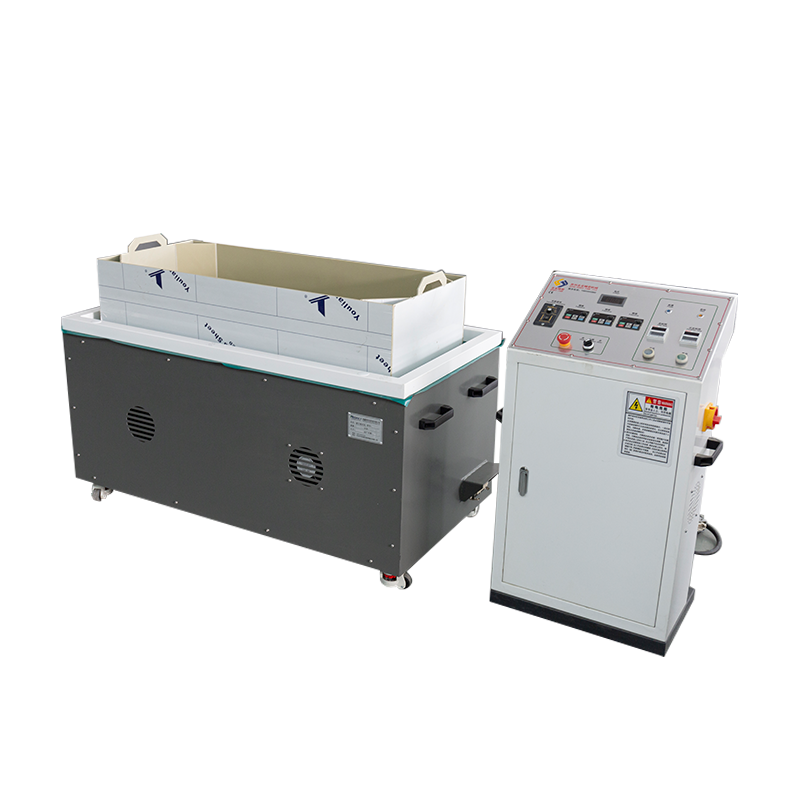

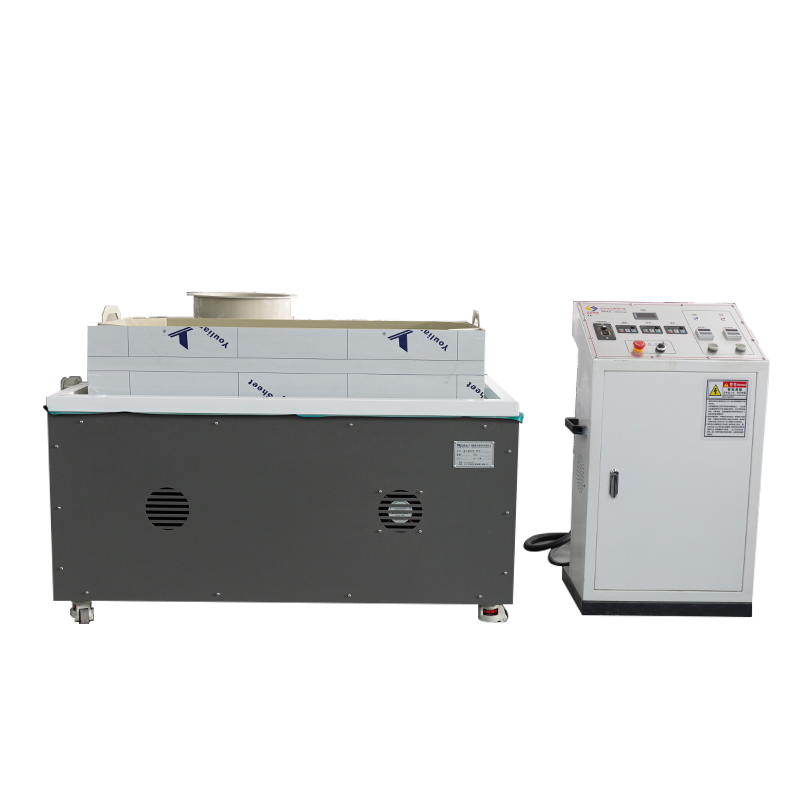

Kapacita a konfigurace lůžka: Díky designu otevřeného horizontálního lůžka jednotka nabízí pracovní stůl 1100*620mm a standardně se dodává s velkou obdélníkovou mlecí nádrží o rozměrech 1000*500*250mm. Maximální kapacita zpracování je zvýšena na referenční hodnotu 0-35 kg. Tento poměr stran umožňuje plošné zpracování obrobků o délce téměř 1 metr, čímž se zabrání zamotání obrobku a výrazně se zlepší objemová účinnost na dávku.

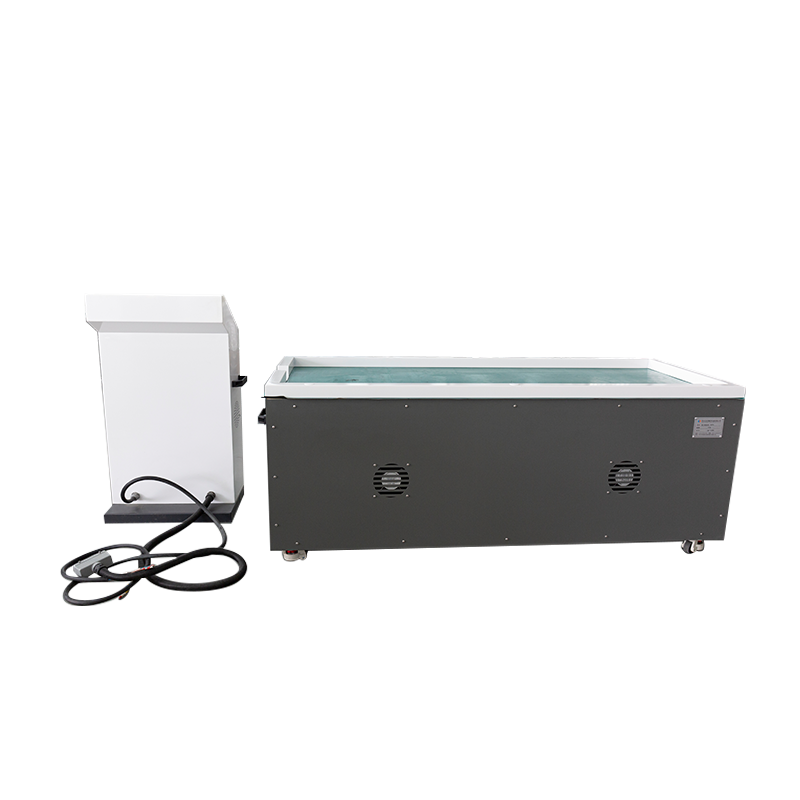

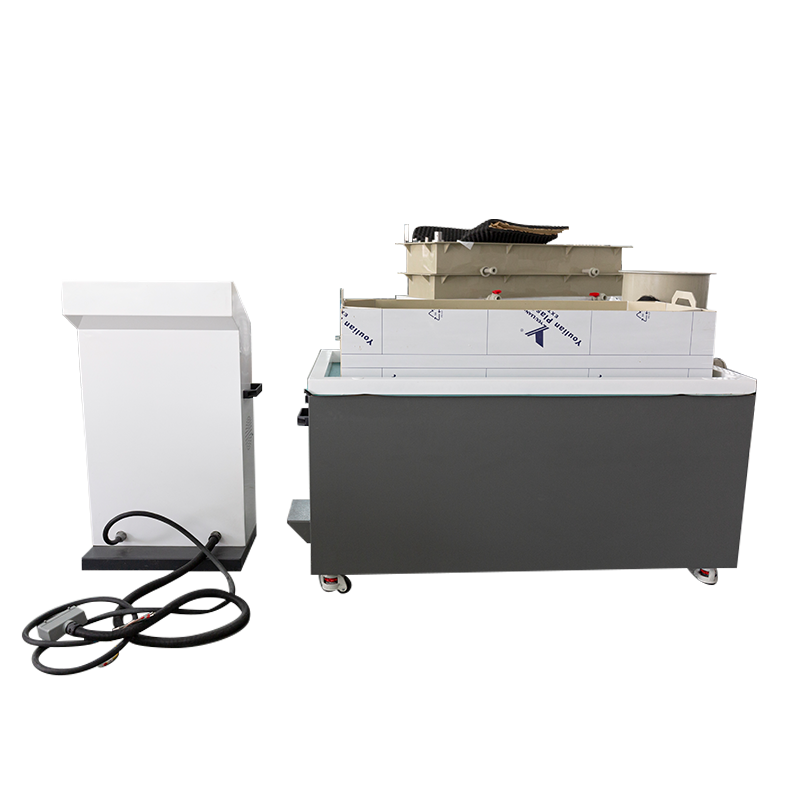

Split Architecture & Power: Pro přizpůsobení náročným průmyslovým prostředím využívá SY1200 rozdělenou mechanicko-elektrickou architekturu. Hlavní stroj měří 1200*720*730 mm, zatímco přesné řídicí jednotky jsou umístěny v samostatné skříni (550350980 mm). Tato konstrukce účinně izoluje elektrické součásti od vysokofrekvenčních mechanických vibrací a rozstřiku kapaliny. Je poháněn průmyslovým motorem o výkonu 4 kW a třífázovým napájením AC380V a poskytuje dostatečný točivý moment pro složený pohyb při velkém zatížení.
Řízení a stabilita procesu: Systém podporuje regulaci rychlosti s proměnnou frekvencí 0-60 Hz s integrovaným ovládáním rotace vpřed/vzad a posouvání. S čistou hmotností 380 kg poskytuje robustní lože výjimečnou tuhost pro dlouhý zdvih, zajišťuje dynamickou rovnováhu i při plném zatížení 35 kg a prodlužuje životnost součástí mechanické převodovky.
Standardní zásobování: Balení je dodáváno přísně podle průmyslových standardů a obsahuje 8 kg magnetických kolíků z nerezové oceli SUS304 a 50 kg specializované brusné kapaliny. Standardní konfigurace obsahuje 2 obdélníkové mlecí nádoby, 1 separační síto a 1 kolíkový separátor, což umožňuje okamžitou hromadnou výrobu podlouhlých dílů po instalaci.
